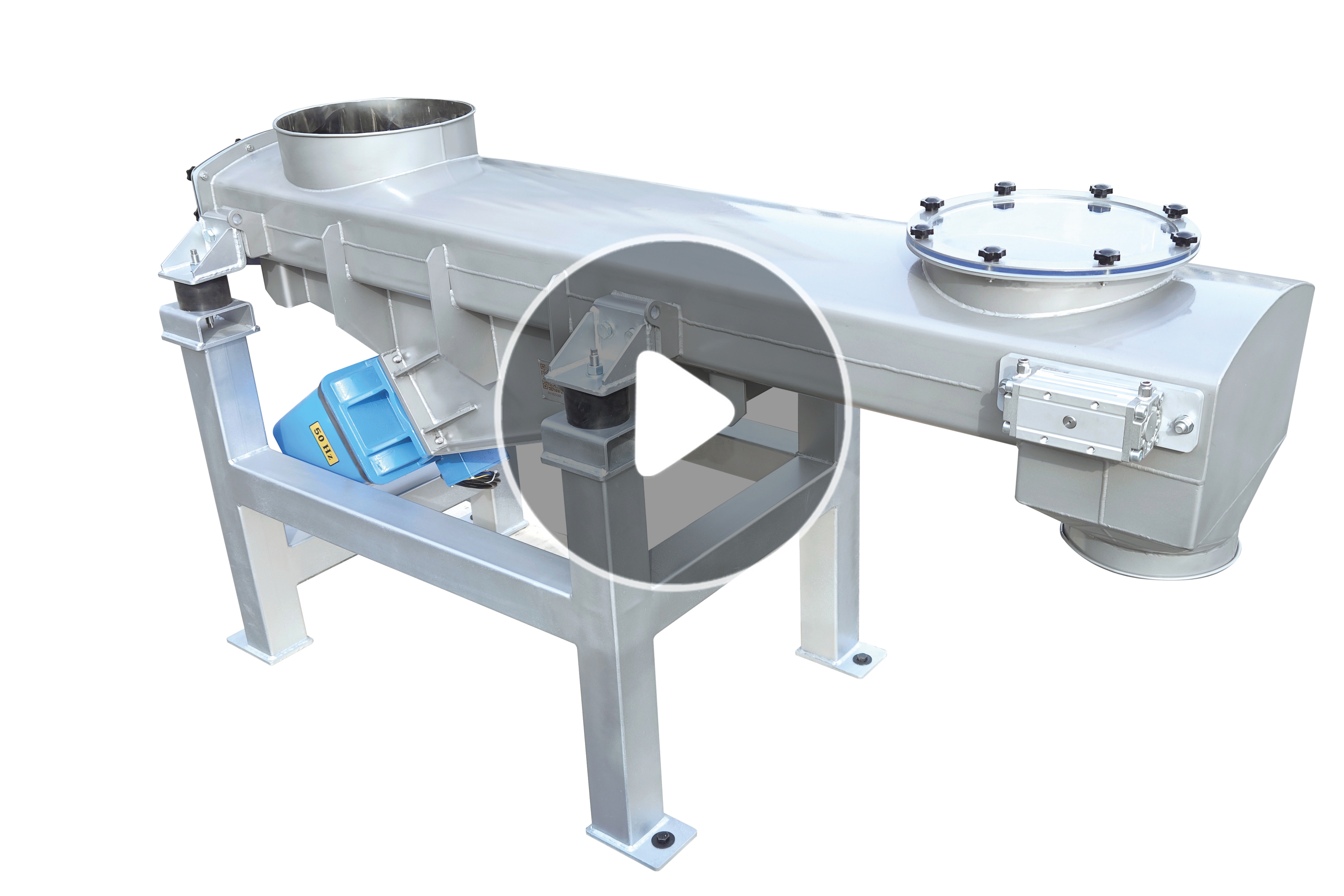

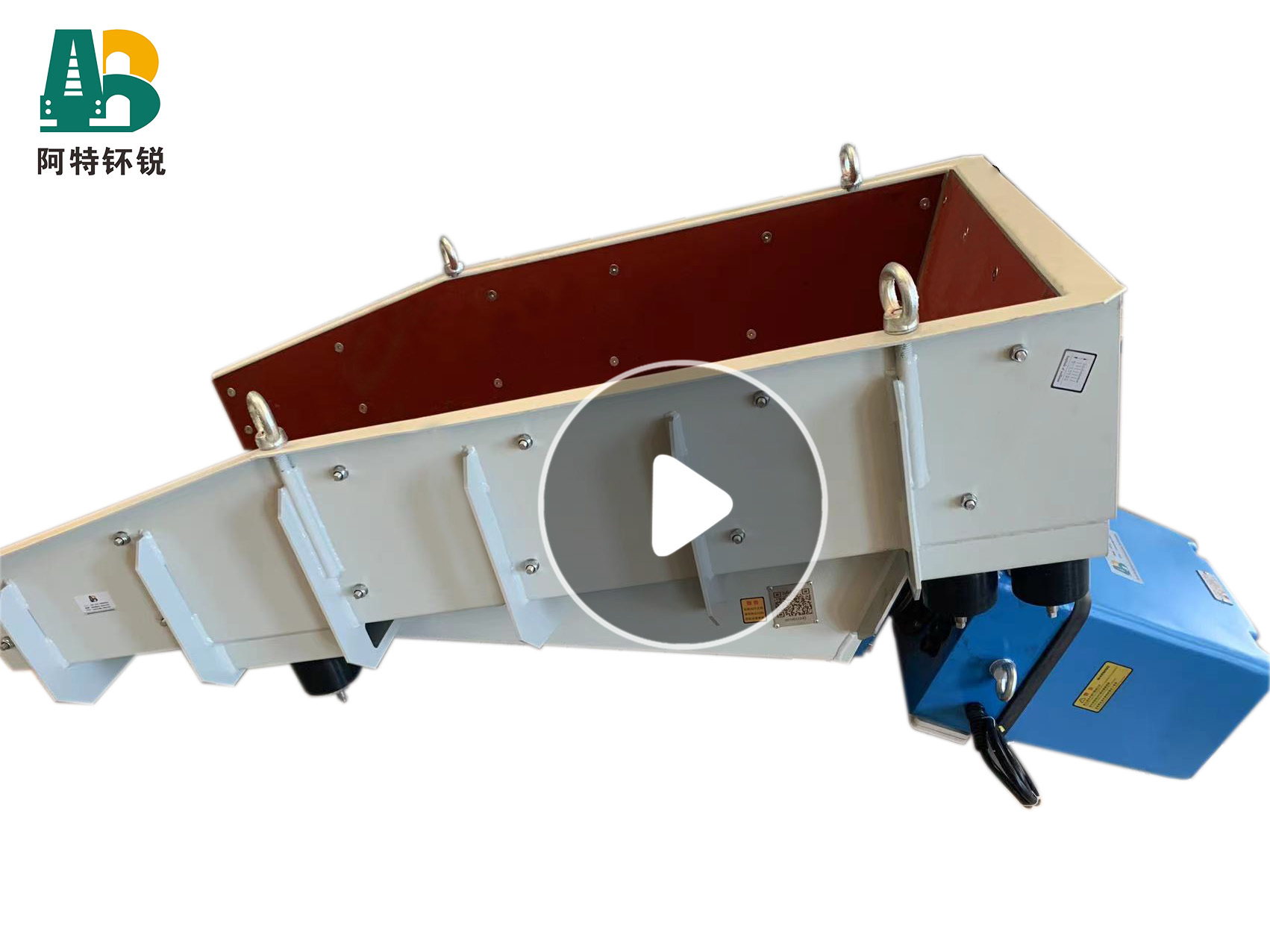

FZH 系列高效电磁振动给料机利用优化的结构设计并兼顾不同工作环境下对设备的压力要求,驱动器关键部件进行特殊处理,可用于严酷的工作环境。与传统给料机设备相比,具有结构紧凑简单、重量轻、 工作平稳、噪音小、能耗低、安调及维修方便、驱动全身密封等优点, 整机防护等级IP55。

FZH 高效电磁振动给料机的输送能力从20吨/小时到500吨/小时。

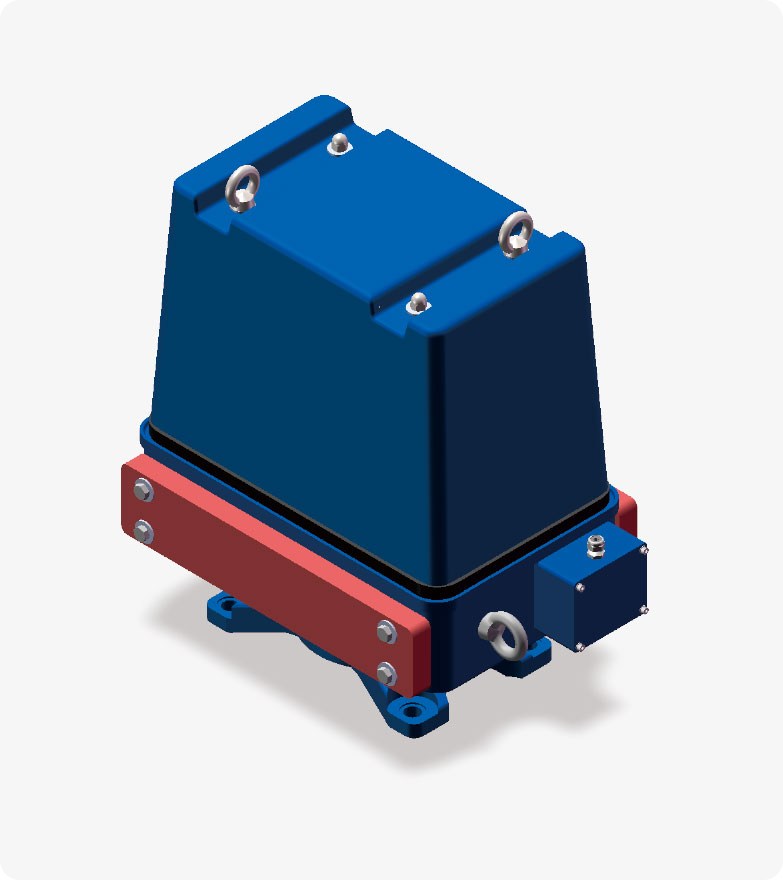

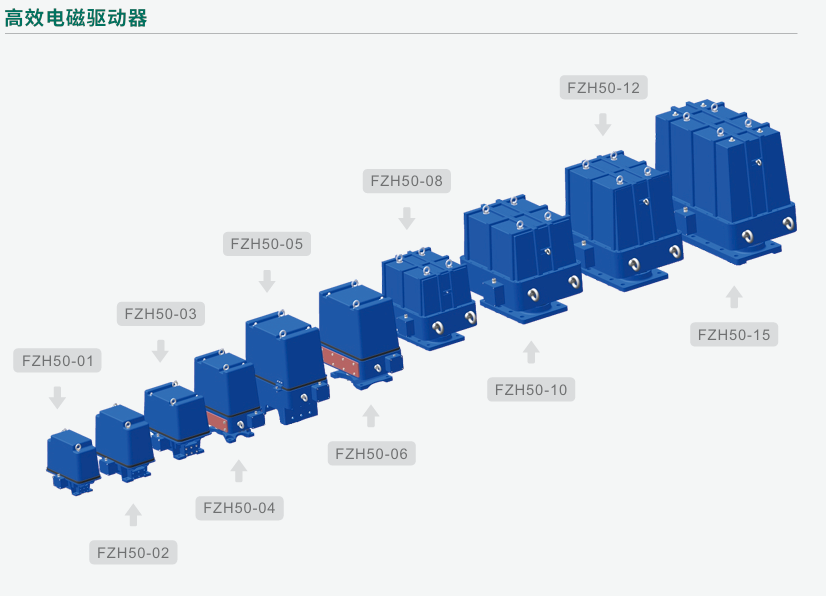

● 高效电磁驱动器

1、顶盖,吊环螺栓

玻璃纤维强化塑料,安装方便,橡胶密封防尘、防水。 优点:运行可靠,操作安全。

2、辅助砝码块

用于匹配工作设备的工作重量。

优点:可调换,适用于不同的工作单元,降低库存和采购成本。

3、簧片组(进口)

表面特殊处理。

优点:抗磨损,降低维护成本,可在满功率中持续工作。

4、电磁铁

磁芯和线圈铸于环氧树脂内,抗水汽和灰尘,全密封。

优点:能在苛刻的环境中可靠运行,有防爆和湿室型可选。

5、进线电缆密封,预配电缆

电气接线简单,绞接保护。

优点:安装简便,运行可靠。

6、机架

高脚设计便于安装长应力螺栓,可以将设备方便地安装在所需的位 置。多柱状结构可承受高应力。

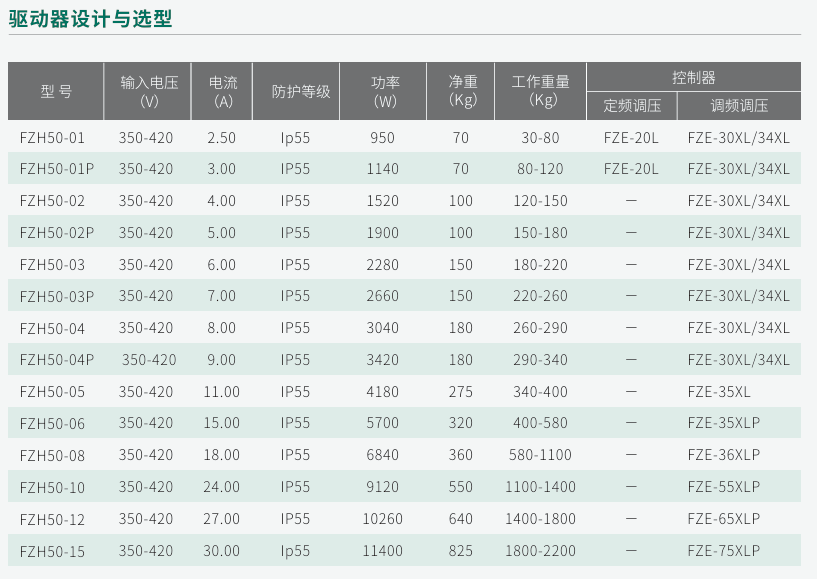

驱动器设计与选型

型号

输入电压
(V)

电流
(A)

频率
(Hz)

功率
(W)

净重
(Kg)

工作重量
(Kg)

控制器

定频调压

调频调压

FZH50-00

220



50/60

220

24

15-30



FZE-34MU/MP

FZH50-01

380

2.5

50/60

950

70

50-80

FZE-20L

FZE-30XL/34XL

FZH50-01P

380



50/60

140

70

80-120

FZE-20L

FZE-30XL/34XL

FZH50-02

380

4

50/60

1520

100

120-150



FZE-30XL/34XL

FZH50-02P

380

5

50/60

1900

100

150-180



FZE-30XL/34XL

FZH50-03

380

6

50/60

2280

150

180-220



FZE-30XL/34XL

FZH50-03P

380

7

50/60

2660

150

220-260



FZE-30XL/34XL

FZH50-04

380

8

50/60

3040

180

240-290



FZE-30XL/34XL

FZH50-04P

380

9

50/60

3420

180

290-340



FZE-30XL/34XL

FZH50-05

380

10

50/60

3800

270

340-400



FZE-34XLP

FZH50-05P

380

12

50/60

4560

300

400-500



FZE-34XLP

FZH50-15

380

30

50/60

l1400

1300

1500-2000



FZE-75XLP

FZH50-15P

380

35

50/60

13300

1800

2000-2500



FZE-75XLP

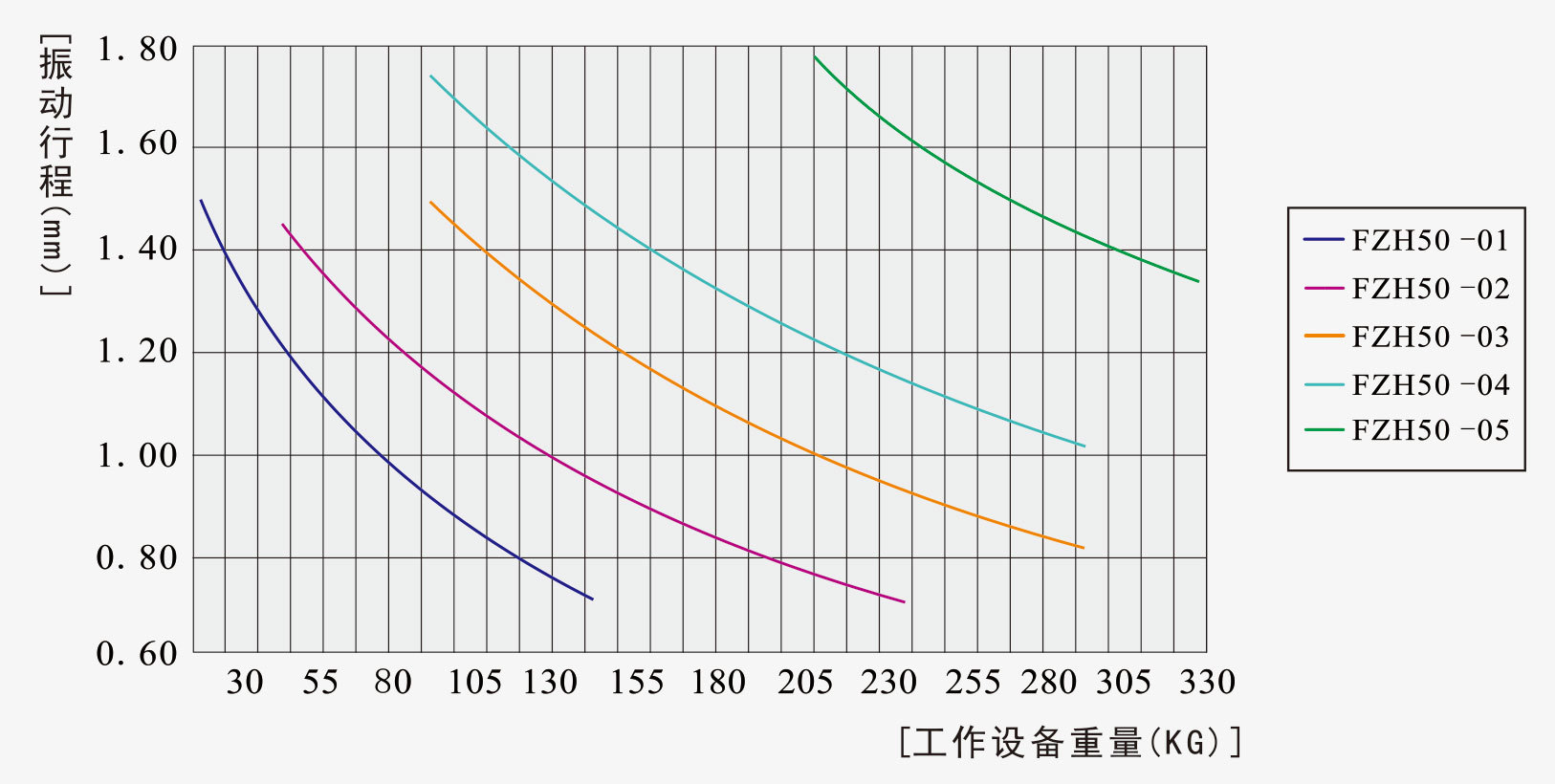

振动器性能图



驱动器选型设计流程

(1)设计并确定物料输送能力,选择对应料槽面积(料槽宽度和料槽高度),以及需要的振动行程。

(2)根据工艺设计需求,确定给料机输送距离。

(3)根据确定的料槽面积,以及给料机输送距离设计给料机料槽外型,并计算料槽重量,从而得到工作质体重量。

(4)根据设计的振动行程和工作质体重量,在线形图中选择对应驱动器。

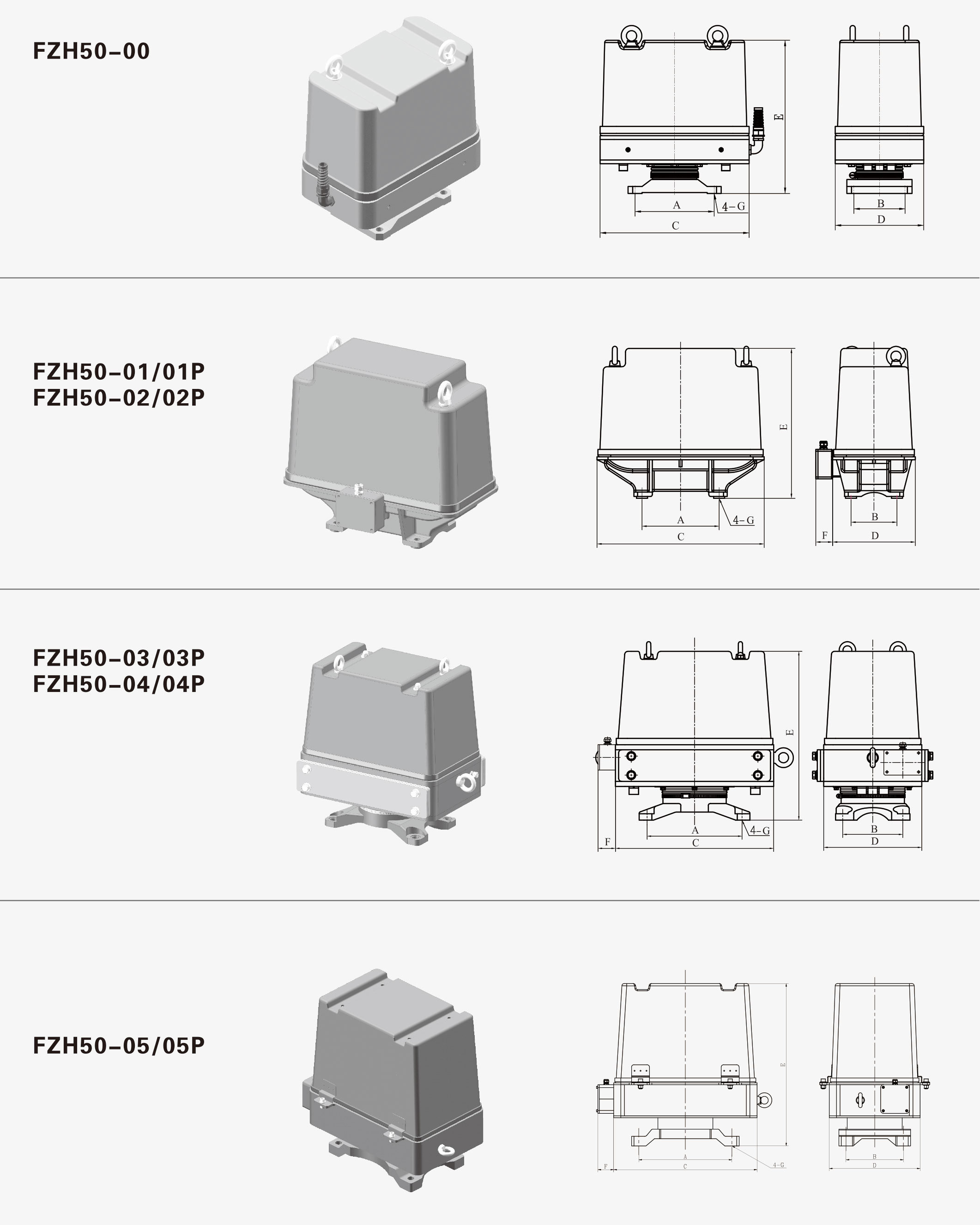

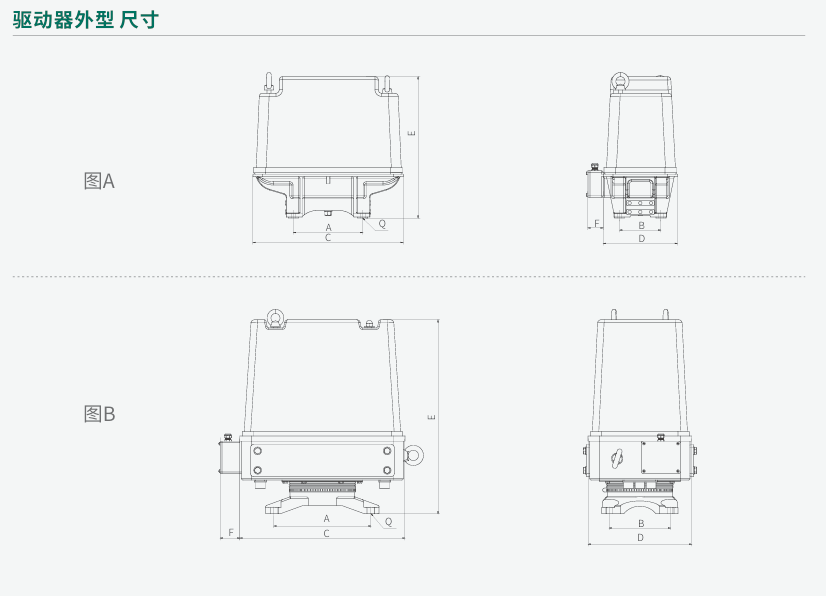

驱动器外型尺寸

型  号

A

B

C

D

E

F

G

螺栓

FZH50-00

170

110

320

190

329



φ14

M12

FZH50-01/01P

210

125

455

225

408

49

φ14

M12

FZH50-02/02P

300

190

490

260

478

39

φ18

M16

FZH50-03/03P

300

190

500

310

535

58

φ22

M20

FZH50-04/04P

300

190

500

310

605

58

φ22

M20

FZH50-05/05P

350

240

600

380

689

69

φ26

M24



振动冲程和传输装置的有效重量是磁力振动器运行特性计算的主要参数。传输速率和理论传送能力是依据传输装置的截面积和所运送的散料的密度得出。

磁力振动器产生并作用在工作设备上的力,可从相应工作频率和振动冲程中简单地计算出。

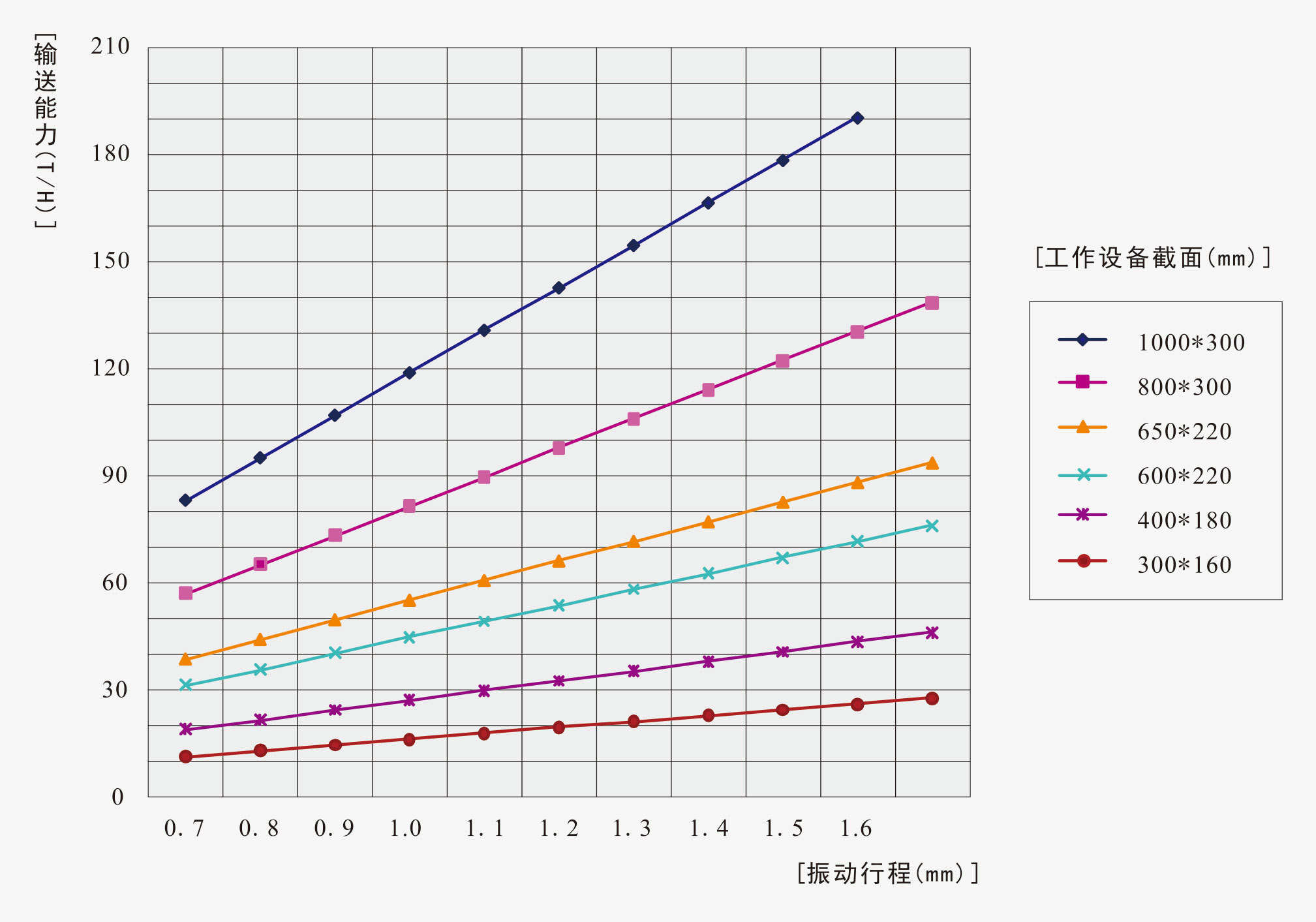

给料机性能图

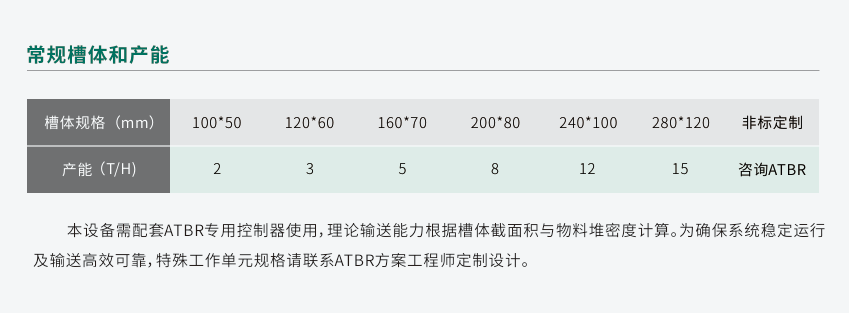

常规槽体和产能

槽体规格(mm)

240*100

300*160

400*180

500*200

600*220

800*300

1000*300

产能(T/H)

12

16

35

45

60

120

250



(1)配合专用的控制器使用。

(2)理论输送能力是依据传输装置的截面积和所运送的散料的堆密度得出,选用散料沙子物料密度1.6t/m3,颗 粒 大小1-10mm,含水汽量8%,颗粒接近立方体形状,设备水平安装。

(3)振料槽设计需要在对应驱动器承载范围内,非标槽体请联系云顶yd2333官网 技术人员。

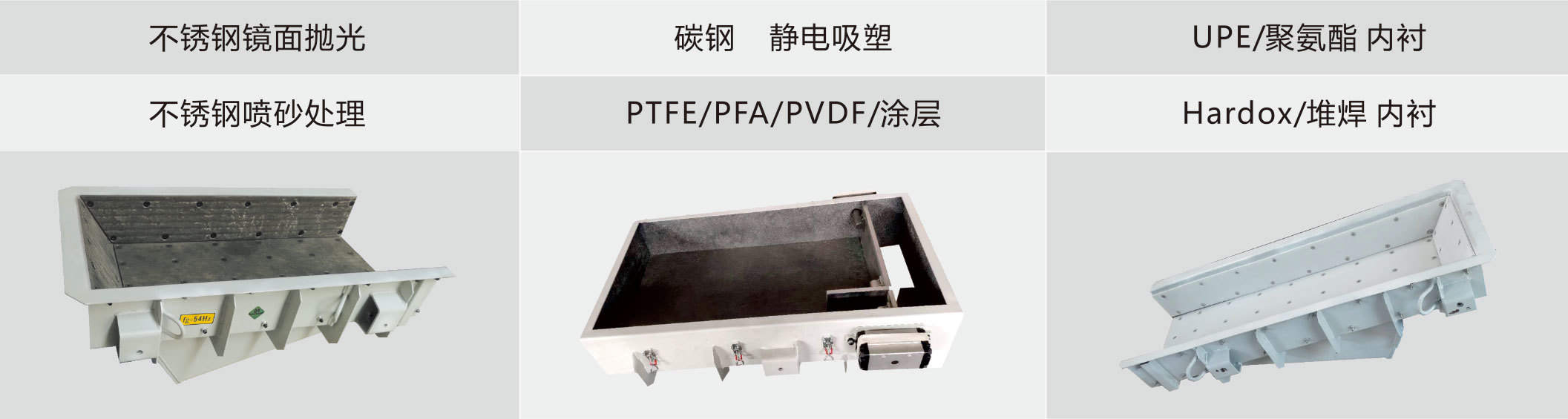

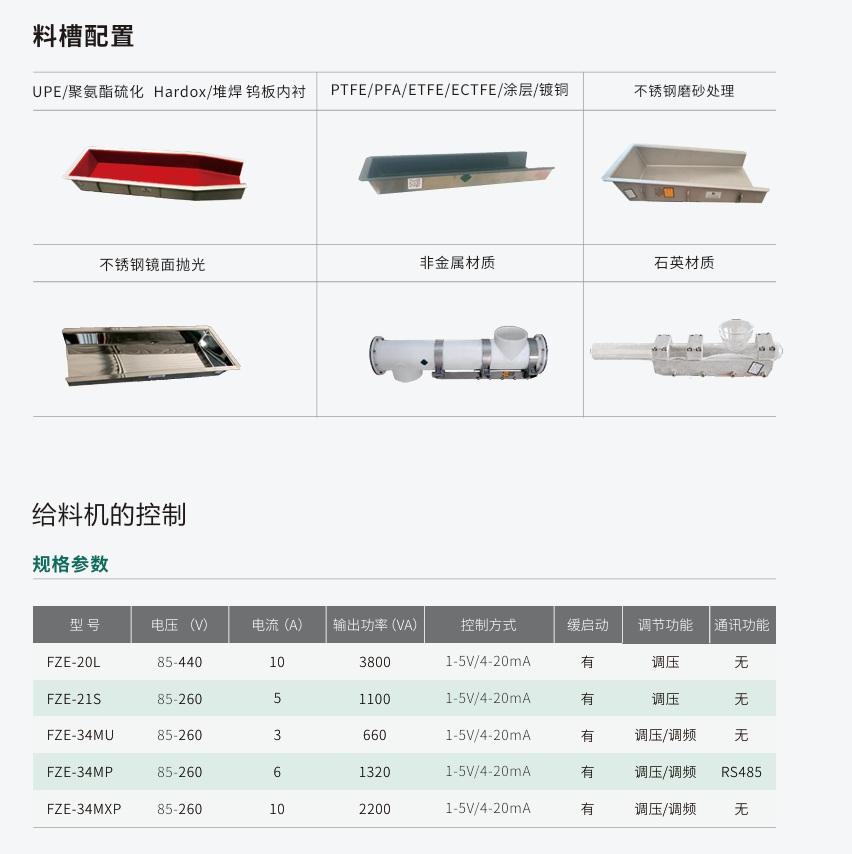

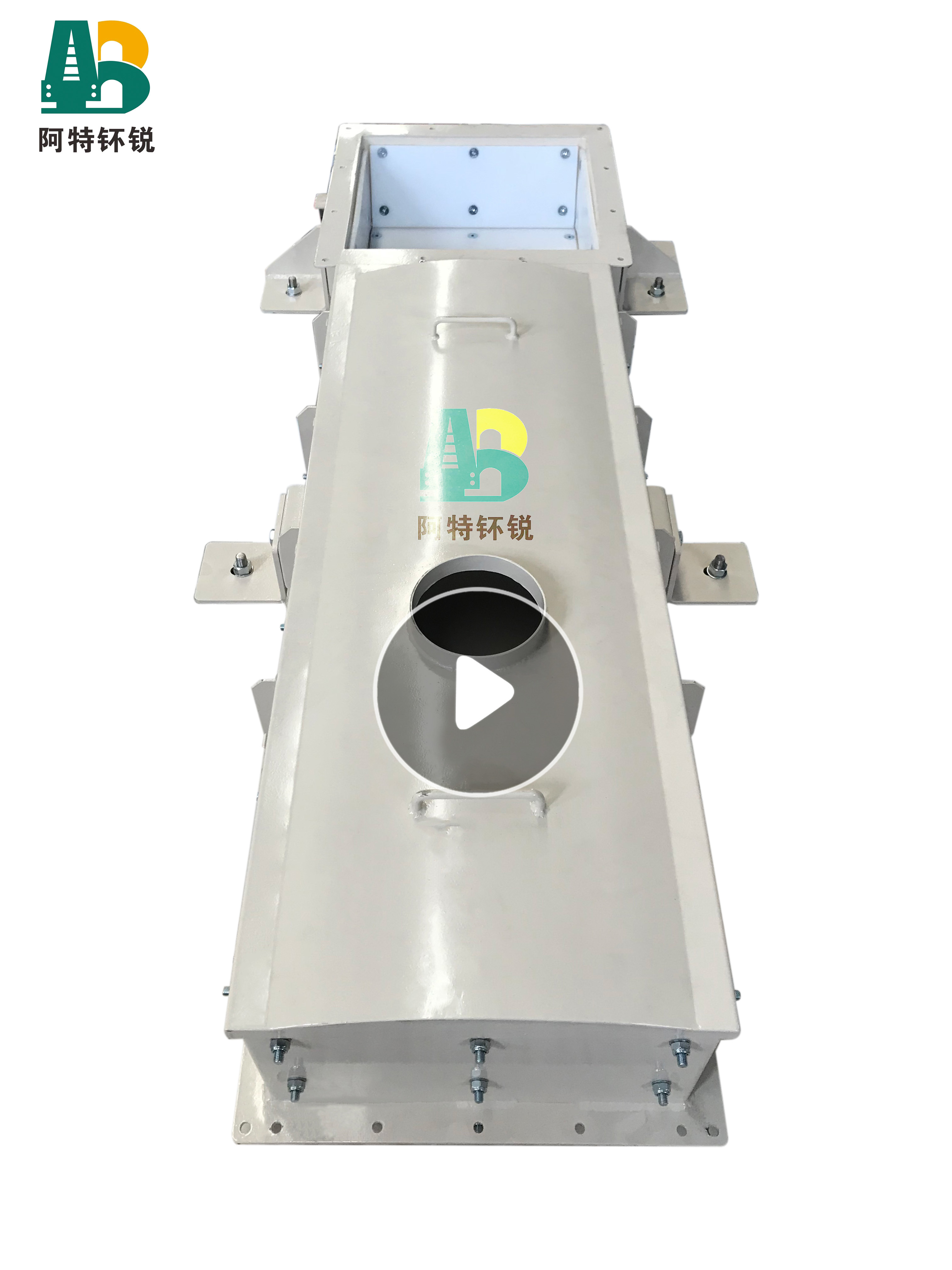

料槽配置

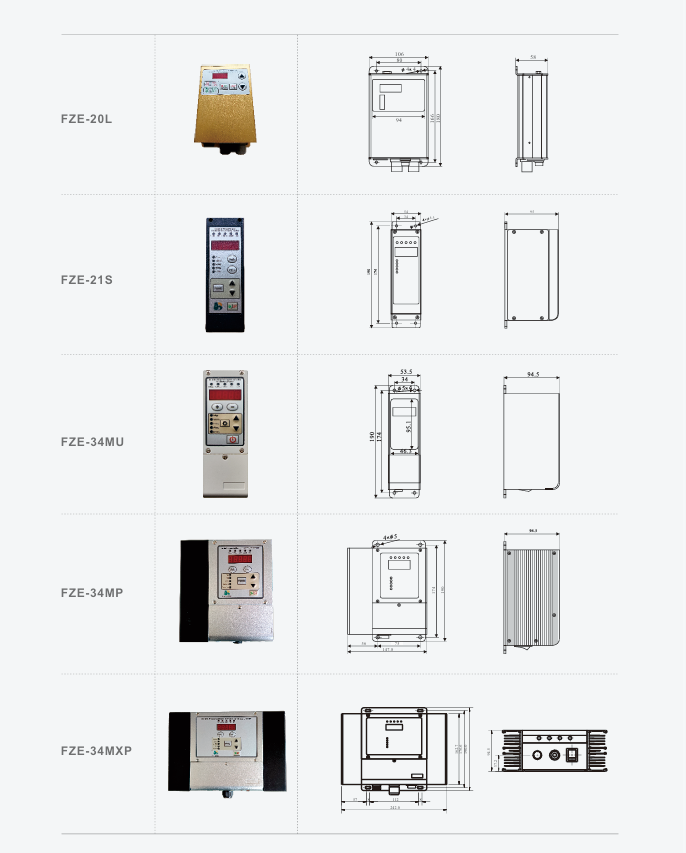

给料机的控制

规格参数

型号

电压(V)

电流(A)

输出功率(VA)

控制方式

缓启动

调节功能

FZE-20L

85-440

6

510-2640

1-5V/4-20mA

调压

FZE-34MU

85-260

3

255-780

1-5V/4-20mA

调压/调频

FZE-34MP

85-260

6

510-1560

1-5V/4-20mA

调压/调频

FZE-34MXP

85-260

10

850-2600

1-5V/4-20mA

调压/调频

FZE-30XL

350-420

15

5250-6300

0-10V/4-20mA

调压/调频

FZE-34XL

350-420

15

5250-6300

0-10V/4-20mA

调压/调频

FZE-34XLP

350-420

22

7700-9240

0-10V/4-20mA

调压/调频
